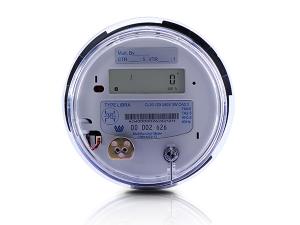

El contador inteligente trifásico Libra-3 con estándar ANSI está especialmente diseñado para fines industriales y comerciales en función de la normativa ANSI C12. Puede configurarse con múltiples métodos de medición de energía y viene integrado con módulos de comunicación de dos vías reemplazables para proporcionar archivos de configuración de parámetros de contador Buddy 2. Este contador trifásico para norma ANSI es compatible con interfaz óptica Optical 2 e incluye interfaz de expansión AMR.
Características principales del contador eléctrico trifásico Libra-3
1. Registro de energía de alta fiabilidad, alta precisión (mejor que el de precisión de clase CA 0.2) para satisfacer plenamente las necesidades de los consumidores de energía;
2. Compatible con cuatro métodos de acumulación de energía: energía de avance, energía de retroceso, avance + retroceso y avance - retroceso;
3. Compatible con múltiples módulos de comunicación plug and play, como el RS485/232, onda portadora, inalámbrica y Ethernet, etc.;
4. Compatible con funciones inteligentes, como demanda, tiempo de uso, registro de eventos y control de carga;
5. Compatible con funciones de medición de última generación, como medición de energía reactiva, armónicos y control de la calidad de energía;
6. Diseño de seguridad; capaz de detectar inversiones, alteraciones del campo magnético externo y otras anomalías ;
7. Incorpora pantalla LCD para la visualización de los parámetros con función de iluminación de fondo para encenderla automáticamente mediante los botones;
8. Batería, capaz de reemplazar la batería sin tener que abrir la tapa interna; se emplea para el reloj, la lectura del medidor y otras funciones auxiliares en caso de que haya un apagón;
9. Relé de corriente de 200A máximo incorporado opcioanl para encendido/apagado remotos, para llevar a cabo funciones de control de carga;
10. Plataforma modular; compactable con varios módulos de función extendidos, sin necesidad de recalibrar el contador; módulos de funciones opcionales, tales como demanda, tiempo de uso, curvas de carga y otros módulos de comunicación;
11. Compatible con interconexión de comunicación, permitiendo comunicaciones de terceros.
| Datos | Contador con transformador de corriente | Contador con conexión directa |
| Tensión nominal | 120~480V | |
| Rango de voltaje | 80%Un ~ 120%Un | |
| Corriente nominal | 2.5(20)A | 30(200)A, 15(100)A |
| Corriente de arranque | 0.01A | 0.1A |
| Frecuencia | 50 Hz ± 5%, 60 Hz ± 5% | |
| Precisión de medición de energía activa/reactiva | CA0.2 | |
| Índice de protección | IP54,UL50 | |
| Temperatura de trabajo | -30 °C ~ + 60 °C | |
| Límite de temperatura de trabajo | -35 °C ~ + 70 °C | |
| Temperatura de almacenamiento / transporte | -40 °C ~ + 85 °C | |
| Humedad | ≤ 95%, sin condensación | |
| Consumo de energía | ≤ 2W, 10VA | |
| Vida útil | ≥ 15 años | |
| Forma | Voltios/Servicios | SC/TR | Clase | TA | Kh |
| 9S(8S) | 4 alambres 120-480, 3 elementos | TR | 20 | 2.5 | 1.8 |
| 16S(15S) | 4 alambres 120-480, 3 elementos | SC | 200/100 | 30/15 | 21.6 |
| 1S | 2 alambres 120-480, 1 elemento | SC | 200/100 | 30/15 | 3.6 |
| 2S | 3 alambres120-480, 1.5 elementos | SC | 200/100 | 30/15 | 7.2 |
| 3S | 2 alambres 120-480, 1 elemento | TR | 20 | 2.5 | 0.3 |
| 4S | 3 alambres 120-480, 1.5 elementos | TR | 20 | 2.5 | 0.6 |
| 5S | 3 alambres 120-480, 2 elementos | TR | 20 | 2.5 | 1.2 |
| 12S | 3 alambres 120-480, 2 elementos | SC | 200/100 | 30/15 | 14.4 |
Wasion es una marca reconocida internacionalmente de contadores y medidores de energía. Nuestra empresa fabrica y comercializa cada año 10 millones de unidades de medidores de energía digitales. Ofrecemos servicios de OEM u ODM.
Funciones de medición
Energía activa
Suma total de Kwh de elementos enviados
Suma total de Kwh de elementos recibidos
Suma total de Kwh de elementos enviados - elementos recibidos
Suma total de Kwh de elementos enviados + elementos recibidos
Kwh por elemento enviado
Kwh por elemento recibido
Kwh por elemento enviado - elemento recibido
Kwh por elemento enviado + elemento recibido
Energía reactiva
Suma total de Kvarh de elementos rezagados
Suma total de Kvarh de elementos conductores
Suma total de Kvarh de elementos rezagados - elementos conductores
Suma total de Kvarh de elementos rezagados + elementos conductores
Kvarh por elemento rezagado
Kvarh por elemento conductor
Kvarh por elemento rezagado - conductor
Kvarh por elemento rezagado + conductor
Energía real
Suma total de Kvah de fasores
Kvah por elemento
Potencia activa
Suma total de Kw de elementos enviados
Suma total de Kw de elementos recibidos
Suma total de Kw de elementos enviados + elementos recibidos
Kw por elemento enviado
Kw por elemento recibido
Kw por elemento enviado + elemento recibido
Potencia reactiva
Suma total de Kvar de elementos enviados
Suma total de Kvar de elementos recibidos
Suma total de Kvar de elementos enviados + elementos recibidos
Kvar por elemento enviado
Kvar por elemento recibido
Kvar por elemento enviado + elemento recibido
Potencia real
Suma total de Kva de fasores
Kva por elemento
Voltaje
Tensión de línea a neutro por elemento
Corriente
Corriente de línea a neutro por elemento
Factor de potencia
Factor de potencia promedio de fasores
Fdp por elemento
Fdp promedio mensual
Fdp mensual mínimo
Ángulo de voltaje
Ángulo de voltaje A á B
Ángulo de voltaje A á C
Medición de desequilibrio de tensión
Medición de frecuencia
Funciones:
Sistema de facturación: hasta 5 registros totales y 4 registros de demanda. Incluye los registros totales y TOU (tiempo de uso)
Medición TOU (tiempo de uso): hasta 4 niveles, 4 estaciones, 4 días, vacaciones
Demanda: Demanda de bloque o demanda de rollo
Registro de eventos: Registro de hasta 300 ítems y más de 80 tipos de eventos.
Perfil de carga: Memoria flash de 32Mbit; hasta 16 canales; 1~60 minutos programables
Batería: 1200mA para el apagado y RTC.
DIDO: Hasta 4 DI (KY) y 1 DO (KYZ); la función puede programarse.
Comunicación
Módulos de comunicación: compatible con G3-PLC, GPRS, ZIGBEE, RS485, RS232, etc.
Protocolo de comunicación: ANSIC12.18, Modbus RTU
