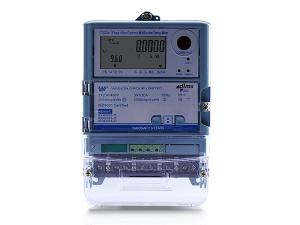

Este medidor de energía trifásico DTSD341-MC5 es una solución inteligente para la medición de energía. Se trata de un contador AMR de alta precisión especialmente diseñado para subestaciones eléctricas y consumidores industriales.
Principales características
1. Nuestro contador trifásico DTSD341-MC5 se caracteriza por sus ventajas económicas, gran compatibilidad y funciones avanzadas.
2. Incorpora soluciones SOC integrales, mejorando considerablemente la estabilidad del sistema.
3. Este medidor de energía trifásico se emplea para la medición instantánea de tensión, corriente, potencia activa, factor de potencia, frecuencia, etc.
4. Incorpora pantalla LCD con retroiluminación.
5. Es compatible con RS485, comunicación por absorción de infrarrojos, comunicación IEC61107 o IEC62056. La velocidad máxima de transmisión es de 19200bps.
5. Ofrece funciones de actualización remota.
6. El medidor de energía digital DTSD341-MC5 ofrece un diseño antimanipulación y una interfaz AMI/AME multicanal.
7. EEPROM de gran capacidad empleada para registrar y almacenar eventos, como el registro de carga.
Como fabricante profesional de instrumentos de medición de energía y proveedor de servicios, Wasion fabrica y comercializa 10 millones de sets de contadores de energía eléctrica cada año. También ofrecemos servicios de OEM y ODM.
Especificaciones| Medición | Clase 0.5S/Clase C para energía activa | |
| Clase 2.0/Clase A para energía reactiva | ||
| En cumplimiento de las normas IEC 62052-11, IEC 62053-22, IEC 62053-23 e EN 50470-1/3 | ||
| Valores medidos | Importación y exportación de energía (activa y reactiva) | |
| Tensión, corriente, potencia activa, potencia reactiva, potencia aparente y frecuencia | ||
| Factor de potencia (o ángulo de fase) | ||
| Demanda máxima | ||
| Tensión y fuente de alimentación | ||
| Tensión nominal | 57.7V,220V o 230V | |
| Carga | Fase <10VA/ @ Un,2W | |
| Corriente | ||
| Rango de corriente | 1A / 10A | |
| Sobrecorriente | 30Imax para ciclos 0.5 | |
| Consumo de energía | Fase <1VA/ | |
| Entorno | ||
| Temperatura de trabajo | De -25°C a +70°C | |
| Rango de temperatura de almacenamiento | De -40°C a +85°C | |
| Humedad relativa | ≤ 95%, sin condensación | |
| Índice de protección | IP54 (sin succión) | |
| Reloj, calendario y TOU (tiempo de uso) | ||
| Precisión del reloj | ±0.2 s / día (a +23° C) | |
| Registros TOU: | Tarifas: 8 ; Estaciones: 6 ; Semanas: 6 ; Día: 6 | |
| Período de intervalo: 10; Vacaciones: 100 | ||
| Batería | Batería de litio 1.2 AH (solo RTC) | |
| Súper condensador (opcional, visualización después de un corte de tensión) | ||
| Batería externa reemplazable (opcional, RTC y pantalla) | ||
| Seguridad | Protección con contraseña de seguridad de tres niveles | |
| Detección de apertura de cubierta | ||
| Comunicación | Puerto óptico en función del IEC 62056-21 modo E | |
| Puerto RS232 o RS485 | ||
| Protocolo | IEC 62056-DLMS/COSEM | |
| Perfil de carga | Hasta 40 canales | |
| Tiempo de intervalo y canales de registro programables | ||
| Memoria flash de 4M bytes, capacidad de almacenamiento de hasta 500 días (2 canales, intervalo de 5 minutos) | ||
| Detección de manipulaciones y alarma | Detección de manipulación magnética (opcional) | |
| Corriente invertida, sobretensión y otros eventos, como apertura de la cubierta del contador o del terminal, detección de encendido y apagado, etc. | ||
| Alarmas LED y LCD | ||
| Entrada / Salida | Salida de relé (240V 5A) | |
| Software de programación | Software de lectura y programación compatible con Microsoft Windows (2000 y superior) | |
