Características
Módulo de comunicación PnP
Relé con enclavamiento de conexión y desconexión incorporado (UC3)
Actualización de firmware remota
Protección anti sabotaje
Certificaciones MID,KEMA
ESPECIFICACIONES
Mediciones

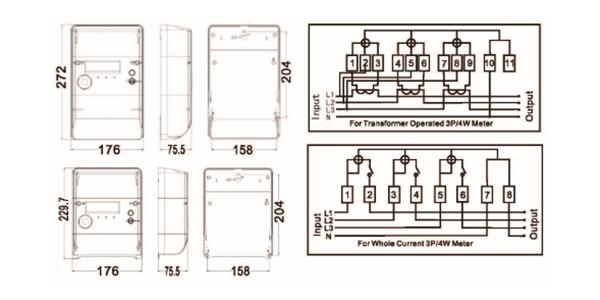

Conexión TC: clase 0.5S,0.2S
Conexión directa: Clase1.0/clase B para energía activa
Clase2.0/clase A para energía reactiva
Con cumplimiento en los estándares IEC62052-11,IEC62053-21,IEC62053-23.EN50470-3
Valores de medición
Importación y exportación de energía activa
Medición de voltaje, corriente, potencia activa, reactiva y frecuencia, factor de potencia (o ángulo de fase)
Demanda y demanda máxima
THD
Corriente
Rango de corriente en conexión TC :1(5)A,1.5(6)A,5(10)A
Corriente de cponexión directa:5(100)A
Corto sobrecorriente: : 30Imax por ciclos de 0.5
Carga: <0.02VA/fase@lb
Voltaje y suministro eléctrico
Voltajae nominal:3*57.7V(±20%) ,3*120V(±20%),3*230V (±20%)
Intervalo de frecuencia nominal:50Hz or 60Hz (±5%)
Carga:<10VA/fase@Un,2W
(des-）conector Incorporado
Tensión de activación máxima250V
Máxima corriente:80A,100A
Capacidad de activación:20Kva,25Kva
Numero de operaciones:1*105 veces
Ambiente
Temperatura operativa:-25℃ a +70℃

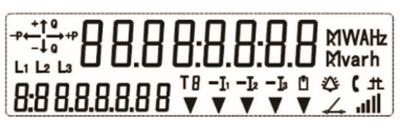

Temperatura operativa de LCD: -25℃ a+55℃
Temperatura de almacenamiento:-40℃ a +85℃
Humedad relativa: ≤95% , sin condesación
Reloj , fecha, TOU
Precisión de reloj: ±0.5s/día (a+23℃)
Sincronizados por comunicación
Calendario de periodo de ahorro de energía
Batería incorporada en caso de fallas de potencia
Batería
Batería de litio 1.2Ah (RTC de repuesto)
Super condensador (opcional, visualización post corte)
Batería externa intercambiable (opcional, RTC, visualización)
Seguridad
Detección de apertura de caja y terminal y falla de potencia
Detección magnética
Alarma extensiva y diario de eventos con fecha grabados
Medición de corriente inversa y bidireccional
Alarma con LED y zumbido configurables
Comunicación y Protocolo
Puerto óptico: IEC 62056-21 modo E
Comunicación modular flexible (G3-PLC,GPRS)
Opcional RS485,RS232
Opcional para IHD con base en Zigbee
Protocolo:DLMS/COSEM, en conformidad con los estándares IEC62056
Protección por contraseña multinivel
IEC62056-DLM/COSEM
Perfil de carga
Intervalos programables (1 a 60 minutos)
Detección de manipulación & Alarmas
Detección de manipulación magnética
Corriente inversa, sobretensión, apertura de medidor, apertura de terminal, de encendido y apagado.
Alarma LED o zumbido
Contacto auxiliar
Incorporado S0 (27V,27mA max)
Relé (240V 5A)de salida
Receptor de telemando
Interfaz de Comunicaciones extendida
Fuente de alimentación: DC 5V±0.2V
Corriente max :600mA
Interfaz:UART
