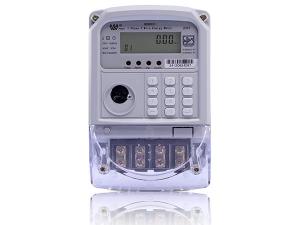

DDSD101-KT2 Medidor de energía monofásico prepago con teclado

Características
Conexión y desconexión remota
TOU o tarifa escalonada (opcional)
Diseño anti sabotaje
Facturación diaria o mensual automática
De acuerdo con el protocolo STS, el cliente compra la energía antes del consumo. El relé incorporado se desconectará de forma automática cuando se acabe el crédito.

ESPECIFICACIONES

Mediciones
Clase 1.0/Clase B para energía activa
Con cumplimiento en los estándares IEC62052-11,IEC62053-21,EN50470-1/3
Con cumplimiento en los estándares IEC62055-41,IEC62055-31

Valores de medición
Importación y exportación de energía activa
Medición de voltaje, corriente, potencia activa, reactiva y frecuencia, factor de potencia (o ángulo de fase)

Corriente
Rango de corriente:10(60)A,5(80)A,5(100)A
Carga: <0.02VA/fase@lb

Voltaje y suministro eléctrico
Voltaje nominal: 230V (±20%),120v(±20%)
Carga:<10VA/fase@Un,2W
Intervalo de frecuencia nominal:50Hz (±5%)

（des-）conector
Tensión de activación máxima:250V
Corriente de activación máxima:80A,100A
Potencia de activación máxima::20kVA,25kVA

Ambiente
Temperatura operativa:-25℃ a +70℃
Temperatura de almacenamiento:-40℃ a +85℃
Humedad relativa:≤95% , sin condensación
Protección de ingreso:IP51

Reloj , fecha y TOU
Precisión de reloj: ±0.5s/día(a +23℃)
Sincronizado por comunicación
Batería incorporada en caso de fallas de potencia
El tiempo de uso (TOU) incluye como máximo 8 valores, 14 tabla de estaciones, 8 tablas semanales, 8 tablas diarias (intervalos de 14 días) y 8 tablas de vacaciones, (13 fiestas por table máx 104) Configurable.

Batería
Baterís de litio1.2Ah (RTC de repuesto)
Super condensador (opcional, visualización post corte)

Seguridad
Clave de 20 dígitos para transferencia de crédito de alta seguridad y confiable.
Detección de aperture

Comunicación
Puerto óptico
RS485,PLC/RF

Protocolo
IEC 62056-21 Modo C/E
DL/T645-97

Detección de manipulación & Alarmas
Detección de manipulación magnética
Corriente inversa, medición de corriente neutral y otros eventos como apertura, apertura de terminal, reinicio de medidor, encendido y apagado.
Alarma LED o zumbido

Perfil de carga
24K bytes NVM

Contacto auxiliar
Incorporado S0 (27V,27mA  max)

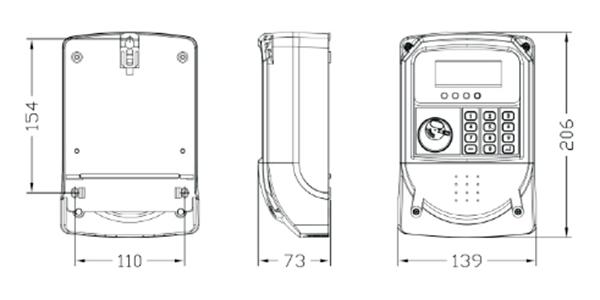

DIagrama de instalación
