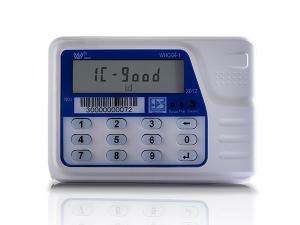

La unidad de interfaz de usuario WHCi04 es un dispositivo complementario al medidor de energía y sirve para mostrar y controlar de forma remota los valores del contador prepago. La unidad de interfaz de usuario incluye la función de prepago y puede utilizarse en combinación con un microcontrolador. La unidad de control de usuario y el microcontrolador pueden conectarse a través de un PLC o un cable M_BUS. Los protocolos de transmisión de datos cumplen con todos los requisitos técnicos especificados en los estándares IEC 62053-21: 2003 y IEC 62055-4:2007.
Funciones y características
1. La unidad de interfaz de usuario permite gestionar el pago previo a través de un token de seguridad de 20 dígitos.
2. Esta unidad de control puede leer automáticamente los datos del microcontrolador
3. La pantalla LCD muestra los datos en tiempo real sobre tensión, intensidad y otros parámetros. Esta pantalla de LCD dispone de 8 segmentos digitales con retroiluminación blanca.
4. Incluye una alarma para avisar de que el crédito está próximo a acabarse
5. Consumo mínimo de energía
6. La unidad de control de usuario muestra simultáneamente la situación de las alarmas. Además, puede incluirse una luz de aviso.
Especificaciones técnicas| Magnitudes | Tipo PLC | Tipo MBUS |
| Tensión nominal | 230V | |
| Rango de tensión | 54V~265V | |
| Modo de alimentación | A través de la línea eléctrica | A través del contador (30V-36V) |
| Comunicación de datos (UIU y MCU) | Comunicación a través de sistema de onda portadora | Comunicación a través de interfazMBUS |
| Corriente inicial | 20ma | |
| Grupo de pulsos de acoplamiento en líneas de telecomunicación | 1 kV | |
| Transitorios EléctricosRápidos (EFT) | 4 kV | |
| Protección electroestática (Descarga de aire) | 15kV | |
| Descarga de contacto | 8kV | |
| Temperatura operativa | -10 °C ~ +55 °C | |
| Límite de temperaturaoperativa | -35 °C ~ +65 °C | |
| Temperatura dealmacenamiento | -40 °C ~ +70 °C | |
| Humedad | 30% ～95%, no condensada | |
| Requisitos de la instalación para cables de comunicación | Longitud ≤150m, Resistencia < 50 Ohm | |
| MTBF | ≥60,000horas | |
| Vida útil | ≥ 10 años | |
| Dimensiones (W × A × D ) | 120 ×84 ×34mm | |
Wasion Group es una empresa china especializada en la fabricación de instrumentos de medición de energía eléctrica. En la actualidad, nuestra producción alcanza los 10 millones de contadores al año y tenemos la capacidad para ejecutar proyectos de suministro en régimen OEM y ODM.
