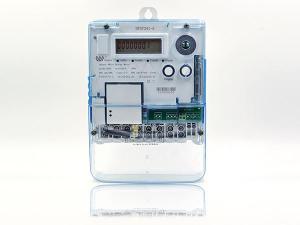

DTSY341-5 Medidor de energía trifásico prepago con tarjeta inteligente.

Características
Módulo de comunicación para enchufar y usar(PnP)
Conexión y desconexión remota
Facturación diaria o mensual automática
TOU o tarifa escalonada (opcional)
Diseño anti sabotaje

ESPECIFICACIONES

Mediciones
Clase 1.0/Clase B para energía activa
Clase 2.0/clase A para energía activa
Con cumplimiento en los estándares IEC62052-11,IEC62053-21,IEC62053-23.EN50470-1/3

Valores de medición
Importación y exportación de energía activa
Medición de voltaje, corriente, potencia activa, reactiva y frecuencia, factor de potencia (o ángulo de fase)
Factor de potencia
Demanda máxima

Corriente
Rango de corriente: 5(100)A,10(100)A
Corto sobrecorriente :30 Imax para ciclos de 0.5
Carga: <0.02VA/fase@lb

Voltaje y suministro eléctrico
Voltaje nominal:230V (±20%),120v(±20%)
Carga:<10VA/Phase@Un,2W
Intervalo de frecuencia nominal:50Hz o 60Hz (±5%)

（des-）conector
Tensión de activación máxima:250V
Corriente de activación máxima:120A
Potencia de activación máxima:30kVA

Ambiente
Temperatura operativa:-25℃ a +70℃
Temperatura de almacenamiento:-40℃ a +85℃
Humedad relativa: ≤95% , sin condensación
Protección de ingreso :IP54 (Sin succión)

Reloj , fecha
Precisión de reloj: ±0.5s/día (a +23℃)
Sincronizado por comunicación
Batería incorporada en caso de fallas de potencia

TOU
Perfil de hasta 14 estaciones
Perfil de hasta 8 semanas
Perfil de hasta 8 días
Perfil de hasta 14 intervalos period
Perfil de hasta 8 tarifas
Perfil de hasta 208 vacaiones

Batería
Batería de litio  1.2Ah (RTC de repuesto)
Super condensador (opcional, visualización post corte)
Batería externa intercambiable (opcional, visualización)

Seguridad
Posee una tarjeta encriptada permitiendo la transmisión de datos bidireccional
Detección de aperture

Comunicación
Puerto óptico
RS485
Módulo GPRS

Protocolo
IEC 62056-21 Modo C/E

Perfil de carga
4M bytes NVM
Hasta 32 canales
Intervalos programables (1 a 99 minutos)

Detección de manipulación & Alarmas
Detección de manipulación magnética
Corriente inversa, sobretensión, apertura de medidor, apertura de terminal, de encendido y apagado.
Alarma LED o zumbido

Contacto auxiliar
Cable L/N (240V 10mA) de entrada

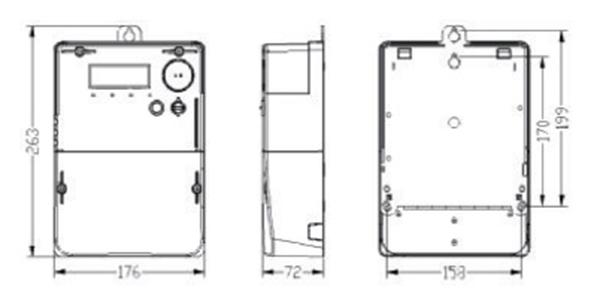

Diagrama de instalación
