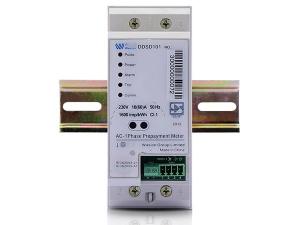

DDSD101-DT Medidor de energía monofásico prepago

Características
Conexión y desconexión remota
TOU o tarifa escalonada (opcional)
Diseño anti sabotaje
Facturación diaria o mensual automática
Código de 20 dígitos para compra de energía
Instalación mediante un carril DIN
Se puede conectar con UIU por PLC

Especificaciones

Mediciones
Clase 1.0/Clase B para energía activa
Con cumplimiento en los estándares IEC 62052-11,IEC62053-21,EN50470-1/3
Con cumplimiento en los estándares IEC62055-41,IEC62055-31

Valores de medición
Importación y exportación de energía activa
Medición instantánea de voltaje, corriente, potencia active, reactiva y factores de potencia (o ángulo de fase)

Corriente
Rango de corriente:5(80)A,5(100)A
Carga: <0.02VA/fase@lb

Voltaje y suministro eléctrico
Voltaje nominal:230V (±20%),120v(±20%)
Carga:<10VA/fase@Un,2W
Intervalo de frecuencia nominal:50Hz (±5%)

(des-)conector
Tensión de activación máxima:250V
Corriente de activación máxima:80A,100A
Potencia de activación máxima:20kVA,25kVA

Ambiente
Temperatura operativa: -25℃ a+60℃
Temperatura de almacenamiento: -40℃ a +85℃
Humedad relativa: ≤95%, sin condensación
Protección de ingreso: IP54

Reloj , fecha y TOU
Precisión de reloj: ±0.5s/día (a +23℃)
Sincronizado por comunicación
Batería incorporada en caso de fallas de potencia
Registros TOU:tarifa:8;día:2;intervalos :14

Batería
Batería de litio 1.2Ah (de repuesto es RTC solamente)
Super condensador (opcional)

Seguridad
Clave de 20 dígitos para transferencia de crédito, de alta seguridad y confiabilidad
Detección de apertura de caja

Comunicación
Puerto óptico
RS485
PLC/RF

Protocolo
DL/T645-97
IEC 62056-21 Modo C/E

Detección de manipulación & Alarmas
Detección magnética de manipulación
Corriente inversa, medición de corriente neutral y otros eventos como apertura, apertura de terminal, reinicio de medidor, encendido y apagado.
Alarma LED o zumbido

Perfil de carga
24K bytes NVM
4M bytes NVM

Contacto auxiliar
Incorporado S0 (27V,27mA max)

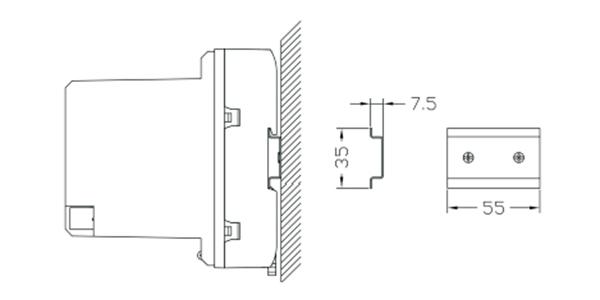

Diagrama de instalación

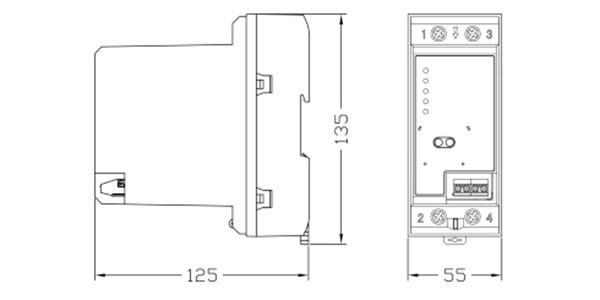

Dimensiones de instalación de medidor a continuación

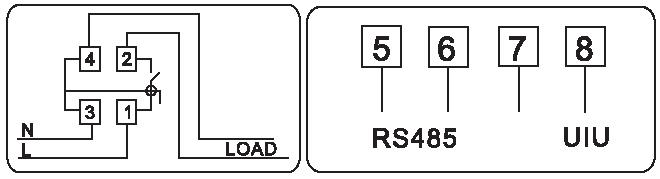

Conexión de cableado a continuación
